Определение параметров гидросистемы

Материалы » Стенд обкатки виброблоков машины ВПР » Определение параметров гидросистемы

Составлена гидравлическая схема для расчёта гидроаппаратуры (рисунок 18)

Рисунок 18- схема гидравлическая принципиальная

На рисунке 18 изображена двухпоточная схема гидропривода испытательного стенда.

Стенд имеет два рабочих органа:

РО1 – поступательного действия (операции по подъёму ёмкости), привод от гидроцилиндра;

РО2 – поступательного действия (операции по перемещению ёмкости), привод от гидроцилиндра.

В приводе РО1 распределитель Р1 с открытым центром, управление электрическое. В приводе РО2 распределитель Р2 с открытым центром, управление электрическое.

Для обеспечения синхронности движения штоков четырёх гидроцилиндров подъёма, применяется схема последовательно-параллельного деления потоков при помощи делителей потока ДП1-ДП6.

Для включения РО1 машинист подаёт напряжение на обмотку электромагнита, который переводит распределитель Р1в рабочее положение, и силовой поток жидкости идёт к гидроцилиндрам Ц1-Ц4:

Б-Н-КО1-Р1-ДП1-ДП3(ДП4)-Ц1-Ц4-ДП5(ДП6)-ДП2-Р1-ТС-АТ-Ф -Б.

Для торможения рабочего органа РО1, машинист прекращает подавать напряжение на обмотку электромагнита, золотник силового распределителя Р1 пружиной возвращается в нейтральную запирающую позицию и жидкость от насоса идёт: Б –Н-КО1-Р1-ТС-Ф-Б.

АК необходим в аварийных ситуациях, например при остановке двигателя или отказе Н. Тогда энергией накопленной в аккумуляторе переведем в рабочую позицию Р1 и опустим груз под собственным весом. АК так же сглаживает пульсацию давления.

Для защиты элементов систем приводов РО1 и РО2 от активных перегрузок и от инерционных при торможении, в схему включен предохранительный клапан первичной защиты КП1.

Предохранительный клапан КП1- непрямого действия, соединен входом с напорной линией сразу за насосом, а выходом со сливной линией до фильтра.

Давление настройки клапанов в 1,2…1,6 раз выше номинального. При срабатывании КП1 рабочая жидкость идёт: Б –Н-КО1-КП1-ТС-Ф1-Б, при этом гидроцилиндры останавливаются, а давление в напорной линии сохраняется максимальным.

Для защиты элементов системы от инерционных перегрузок при торможении, а также от реактивных перегрузок и инерционных при пуске, которые возникают в запертых гидродвигателях Ц1-Ц6, в схему включены блоки вторичной защиты А1 и А2. Клапаны вторичной защиты настроены на давление p=2,2 МПа. Вторичная защита включена между рабочими линиями за распределителем.

Вторичная защита А1, А2 выполнена в виде сочетания предохранительных КП2, КП3, КП4, КП5 и обратных клапанов КО2, КО3, КО4, КО5.

В гидропередаче привода РО2, для защиты поршневых и штоковых полостей гидроцилиндров от реактивных перегрузок, работает блок вторичной защиты А2. Пути потоков жидкости при защите поршневых и штоковых полостей несколько различны. Жидкость, вытесняемая из поршневой полости при срабатывания вторичной защиты, не вмещается в штоковую полость. Разность объемов идет через сливную линию в бак. Жидкости, вытесняемой из штоковой полости при срабатывании А2, недостаточно для заполнения поршневой полости. В этом случае недостающая жидкость берется из сливной линии.

При повышении давления в поршневой полости цилиндра, жидкость идет по схеме, приведенной на рисунке 19.

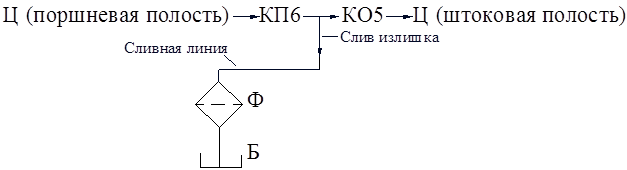

Рисунок 19 – схема движения РЖ при реактивных перегрузках в поршневой полости гидроцилиндра

При повышении давления в штоковой полости цилиндра, жидкость идет по схеме, приведенной на рисунке 20.

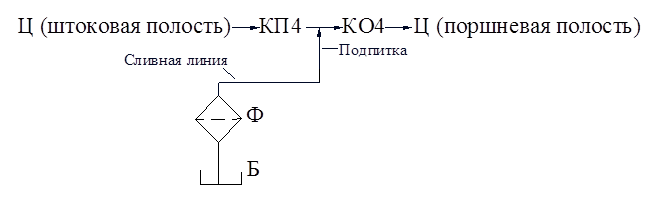

Рисунок 20 – схема движения РЖ при реактивных перегрузках в штоковой полости гидроцилиндра

В сливную линию перед блоком фильтров включён теплообменный аппарат АТ, предназначенный для охлаждения рабочей жидкости.

Перед АТ установлен термостат ТС, автоматически направляющего жидкость через теплообменник или в обход его в зависимости от ее температуры.

Для контроля давления в напорных и сливных линиях включены манометры МН1, МН2. Температуру РЖ показывает термометр Т в баке Б. Непрерывная фильтрация РЖ обеспечивается полнопоточным фильтром Ф.
