Трубопроводный транспорт

Материалы » Транспорт нефти и газа » Трубопроводный транспорт

Страница 1

В зависимости от вида транспортируемого продукта различают следующие типы узкоспециализированных трубопроводных систем: нефтепроводы, нефтепродуктопроводы, газопроводы и трубопроводы для транспортирования нетрадиционных грузов. Независимо от того, что транспортируется по трубам, все узкоспециализированные системы состоят из одних и тех же элементов (на примере нефтепровода (рис.5)):

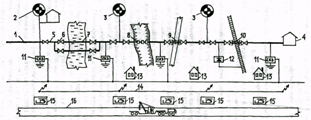

Рис. 5 Состав сооружения магистрального нефтепровода: 1 - подводящий трубопровод; 2 - головная нефтеперекачивающая станция; 3 - промежуточная нефтеперекачивающая станция; 4 - конечный пункт; 5 - линейная часть; 6 - линейная задвижка; 7 - дюкер; 8 - надземный переход; 9 - переход под автодорогой; 10 - переход под железной дорогой; 11 - станция катодной защиты; 12 - дренажная установка; 13 - доля обходчика; 14 - линия связи; 15 - вертолетная площадка; 16 - вдольтрассовая дорога подводящих трубопроводов.

Подводящие трубопроводы связывают источники нефти с головными сооружениями МНП.

головной и промежуточных перекачивающих станций;

Головная НПС

предназначена для приема нефтей с промыслов, смешения или разделения их по сортам, учета нефти и ее закачки из резервуаров в трубопровод. Головная НПС располагается вблизи нефтепромыслов.

Промежуточные НПС

служат для восполнения энергии, затраченной потоком на преодоление сил трения, с целью обеспечения дальнейшей перекачки нефти. Промежуточные НПС размещают по трассе трубопровода согласно гидравлическому расчету (через каждые 50 . 200 км).

конечного пункта

Конечным пунктом

магистрального нефтепровода обычно является нефтеперерабатывающий завод или крупная перевалочная нефтебаза.

На магистральных нефтепроводах большой протяженности организуются эксплуатационные участки

длиной от 400 до 600 км. Граница между эксплуатационными участками обязательно проходит через промежуточные НПС. Промежуточная НПС, находящаяся в начале эксплуатационного участка, является для него "головной" НПС, а промежуточная НПС, находящаяся в конце эксплуатационного участка - "конечным пунктом" для него. Состав сооружений промежуточных НПС, расположенных на концах эксплуатационного участка, отличается от обычных наличием резервуарных парков. Таким образом, магистральный нефтепровод большой протяженности состоит как бы из нескольких последовательно соединенных нефтепроводов протяженностью не более 600 км каждый.

линейных сооружений.

К линейным сооружениям

магистрального нефтепровода относятся:

1) собственно трубопровод (или линейная часть);

2) линейные задвижки;

3) средства защиты трубопровода от коррозии (станции катодной и протекторной защиты, дренажные установки);

4) переходы через естественные и искусственные препятствия (реки, дороги и т.п.);

5) линии связи;

6) линии электропередачи;

7) дома обходчиков;

8) вертолетные площадки;

9) грунтовые дороги, прокладываемые вдоль трассы трубопровода.

Собственно трубопровод - основная составляющая магистрального нефтепровода - представляет собой трубы, сваренные в "нитку", оснащенные камерами приема и пуска скребков, разделителей, диагностических приборов, а также трубопроводы-отводы.

Минимальное заглубление трубопроводов до верха трубы должно быть не менее (м):

при обычных условиях прокладки 0,8

на болотах, подлежащих осушению 1,1

в песчаных барханах 1,0

в скальных грунтах, болотистой местности при

отсутствии проезда автотранспорта и сельхозмашин 0,6

Страницы: 1 2
